キトー・チェーンブロックおすすめ10選|人気の電動式他、手動式M3・CXシリーズを紹介!

当サイトの記事には広告、アフィリエイトが含まれています。

出典:インスタグラム

キトーはチェーンブロックやホイスト、クレーンをはじめ、荷物固定用のレバーブロックなどを幅広く製造販売しており、ホイスト関連では日本国内シェア約60%、海外でも高いシェアを誇ります。

主要部品の内製化率が高く、厳しい安全基準をクリアした製品を提供しており、非常に高い安全性を誇ります。そんなキトーのおすすめチェーンブロック10選をご紹介します。

日本シェアNo.1のキトーの特徴は?

Akira Nさん(@hoist99)がシェアした投稿


キトーはチェーンブロックなどの汎用性が高いホイストをはじめ、工場で使用されるホイストやクレーンなどの大型運搬機器まで製造販売しており国内シェア約60%を占め、アメリカやヨーロッパを中心に知名度の高いメーカーです。持ち上げる物の定格荷重や巻上げ方式(手動・電動)、吊上げ方式(ワイヤー・チェーン)など、客先のニーズによって仕様が変わるため多くの機種をリリースしています。

自社での設計は勿論、チェーンなど高い強度が必要となる主要安全部品も社内で製造しており、他のホイストメーカーと比較して、各種部品の内製化率が高く、厳しい安全基準をクリアした社内部品を使用しています。以上の点から、キトー製品には安全性と耐久性が高く、長期間安心して使用できるというメリットがあります。

筆者もキトーのチェーンブロックやホイストなどを使う機会が多くありますが、数年間使ってもチェーンの劣化が少なく、また、消耗部品を定期的に交換しておくことで、殆ど故障しない状態を維持でき、安全性はもとより、ランニングコストを抑えることができます。

次項からキトーのチェーンブロックをご紹介します。

キトーの手動式チェーンブロックをご紹介!


キトーのチェーンブロックは、電動式と手動式の2種類に大きく分類されます。どちらの方式も、重量物を持ち上げるという機能に違いはありませんが、使用場所を考えた場合、電動式は工場などの決まった場所での作業に使用されることが多く、手動式は工事現場など都度場所が変わる際に使用されることが多いのが特徴です。

この項では手動式のチェーンブロックのおすすめをご紹介します。

チェーンブロックM3形


出典:楽天
M3形チェーンブロックは、キトーの手動式マニュアルホイストにおけるスタンダードモデルとなり、定格荷重は500kgから3tまでがスタンダードラインナップで、3トン以上50トンまでは特注仕様となります。チェーンブロックは大きく3種類に分類され、1つ目が移動せずに固定して使うチェーンブロック単体タイプ、2つ目が手で押して移動させるプレントロリが付属したタイプ、3つ目がハンドチェーン操作で移動させるギヤードトロリが付属したタイプです。これら3タイプを使用条件に合わせて幅広く選択することが可能です。
【1:チェーンブロックM3形 CB005】
トロリが付属せず、チェーンブロック単体で使用するタイプで、定格荷重500kgの手動式チェーンブロックとなります。標準揚程は2.5mで、大きめの荷物でも余裕を持って持ち上げることが可能です。厚板のギヤケースや高い強度を持ったホイルカバーを採用することで、外部衝撃に強い構造となっており、誤ってチェーンブロックを落下させても壊れ難いタフさを備えています。

キトー マイティ チェーンブロックM3形 CB 0.5t × 2.5m CB005
キトー マイティ チェーンブロックM3形 CB 0.5t × 2.5m CB005
定格荷重(t):0.5
標準揚程(m):2.5
フック間最小距離(mm):285
ロードチェーン(m):2.5
ハンドチェーン(m):2.5
呼び:1/2

【2:チェーンブロックM3形 CB010】
定格荷重が1トンのチェーンブロックで、世界最高水準の頑丈なロードチェーンを搭載しています。破断応力は1,000N/mm2を誇り、この線径6.3mmのロードチェーンは自社工場で内製化していることから、キトーの技術力の高さが良く分かります。またチェーンスリングの安全率(対定格荷重)は5倍とかなり高い水準に設定されており、吊り上げ製品の正確な重量が分からない場合でも、安全に作業を行うことが可能です。

キトー マイティ チェーンブロックM3形 CB 1.0t × 2.5m CB010
キトー マイティ チェーンブロックM3形 CB 1.0t × 2.5m CB010
定格荷重(t):1.0
標準揚程(m):2.5
フック間最小距離(mm):295
ロードチェーン(m):2.5
ハンドチェーン(m):2.5
呼び:1

【3:チェーンブロックM3形 CBSP015】
形式番号にSPと記載されている物は、プレントロリ結合形を示します。トロリ結合型は、ある程度決められた範囲内でチェーンブロックを用いた作業を行う際に利用されますが、このCBSP015は定格荷重が1.6トンのチェーンブロックにプレントロリを装着したタイプで、カラー(座金)を変更するだけでレール幅100mm、125mm、150mmと、簡単に3つのレールへ適合させることが出来ます。チェーンブロック本体は、先にご紹介したCBシリーズを使用しているため、高い堅牢性と確実な動作性を備えています。

キトー マイティ M3形 プレントロリ結合形 1.5t×2.5m CBSP015
キトー マイティ M3形 プレントロリ結合形 1.5t×2.5m CBSP015
定格荷重(t):1.6
標準揚程(m):2.5
ハンドチェーン標準長さ二つ折(m):2.5
適用レール巾(mm):100・125・150
最小回転半径(mm):1500
ロードチェーン線径(mm)×掛数:7.1×1
作動荷重(t):2.4
質量(kg):28
揚程1m増し増加質量(kg):2.1

【4:チェーンブロックM3形 CBSP020】
プレントロリを装備した定格荷重が2トンのチェーンブロックで、本体重量は33kgと軽量に出来ています。二重式の爪バネを採用することで、チェーンの巻上げシャフトを確実に固定することができ、高い安全性と信頼性を誇ります。また、巻上げ巻き下げ時に、ロードチェーンが引っ掛かったり捩じれたりしないよう、ロードチェーンガイド機構が搭載されており、スムーズに動作するのも特徴の一つです。

キトー マイティ M3形 プレントロリ結合形 2.0t×3.0m CBSP020
キトー マイティ M3形 プレントロリ結合形 2.0t×3.0m CBSP020
定格荷重(t):2
標準揚程(m):3.0
作動荷重(t):3
質量(kg):33

【5:チェーンブロックM3形 CBSG020】
形式番号にSGと記載のあるモデルは、ギヤードトロリを連結したタイプのM3型チェーンブロックで、移動用のハンドチェーンを軽く引っ張ると横行出来るようになっており、重量物を吊ったまま簡単に動かすことが出来ます。工場の搬入口から材料を搬入したり、木箱に入った精密部品などをパレットごと吊り上げて搬入したりと便利に使えます。剛性の高い高精度ギアを採用しており、ガラス製品などの壊れやすい物の搬入、搬出でも繊細な吊り上げが可能で、使い勝手の良いチェーンブロックです。

キトー マイティ M3形 ギヤードトロリ結合形 2.0t×3.0m CBSG020
キトー マイティ M3形 ギヤードトロリ結合形 2.0t×3.0m CBSG020
定格荷重(t):2
標準揚程(m):3.0
ハンドチェーン標準長さ二つ折(m):3.0
適用レール巾(mm):100・125・150
最小回転半径(mm):1500
ロードチェーン線径(mm)×掛数:8.0×1
作動荷重(t):3
質量(kg):37
揚程1m増し増加質量(kg):3.3

キトーの電動式チェーンブロックをご紹介!


出典:Youtube

キトーの電気チェーンブロックには、エクセルER2シリーズ、エクセルEQシリーズ、セレクトシリーズ、応用機種シリーズと大きく4つの種類に分類されており、特に応用機種シリーズは2点吊りホイストなど、利用者のニーズに合わせた特殊機をリリースしているのも特徴の一つです。この項では、基本的なER2シリーズ、EQシリーズ、セレクトシリーズから1機種ずつご紹介します。

エクセルER2シリーズ

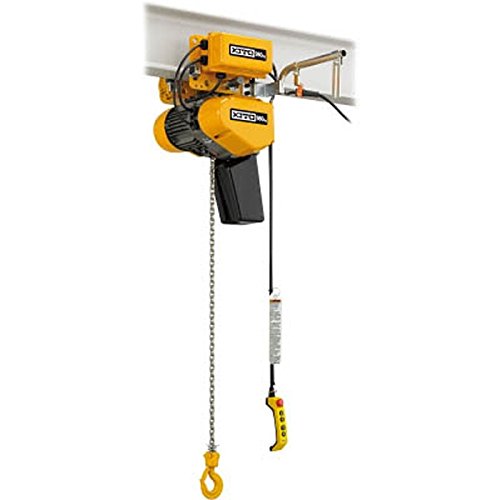

【1:ER2M010IS-IS】
エクセルER2シリーズの中でも、電動走行式トロリが装備されているモデルで、上下の巻上げ巻下げに加えて、左右の横行を手元のペンダントコントローラーで操作できるのが最大の特徴です。定格荷重は1トンの2速インバータータイプとなり、巻上げ巻下げ時に低速と高速の使い分けが可能で、パレット上に部品を積み上げて運搬する際に、吊り荷の振れを少なく抑えることが可能で、繊細な作業も簡単に出来るため作業効率も高い電気チェーンブロックです。またアルミダイキャスト製のボディと国際規格であるIP55の防塵・防噴流形ボディで抜群の耐久性も備えています。

電気チェーンブロック ER2M010IS-IS
電気チェーンブロック ER2M010IS-IS
定格荷重(t):1.0
標準揚程(m):4
フック間最小距離(mm):435
時間定格(min):20(低速)40(高速)
巻上速度(m/min)低速:1.4
巻上速度(m/min)高速:8.2
適用横行レール幅(mm):(75-100-125)※定格荷重1.5t、2tタイプのみ(100-125-150)
電源:三相200V

エクセルEQシリーズ

【2:EQM009IS-IS】
エクセルEQシリーズは、定格荷重が125kgから980kgと比較的軽量な荷物を運搬、移動させることを目的とした、軽量コンパクトな電気チェーンブロックシリーズです。2速インバーターを標準装備しており、ペンダントスイッチの押し具合だけで低速高速の切り替えを調整することが可能で、作業効率が高いモデルです。インバーターでモーターの過負荷を感知し、運転を停止する電子式オーバーロードリミッターやフリクションクラッチ、上下限リミットスイッチなどの安全装備も充実しており、もしもの時に事故を防ぐように工夫がされていますので、安心して使用することが出来ます。

電気チェーンブロック EQM009IS-IS
電気チェーンブロック EQM009IS-IS
定格荷重(t):0.98
標準揚程(m):4
フック間最小距離(mm):490
時間定格(min):30・10
モータ出力(kW):1.5
巻上速度(m/min)低速:1.2
巻上速度(m/min)高速:7.1
電源:三相200V
電源コード:なし
上下横行インバータ2速形
操作電圧:24V
非常停止付5点押ボタン式
トロリー:電動横行式

セレクトシリーズ

【3:ED48ST】
セレクトシリーズのED2速形は、定格荷重が60kg~480kgの5機種がリリースされています。ご紹介するED48STは480kgの定格荷重を備えています。また最大の特徴は、一般家庭用100v電源を利用して稼働させることができ、自宅のガレージに設置して吊り上げ作業が可能で、自動車やバイクの整備にも使うことが出来る汎用性の高い電気チェーンブロックです。また使用中に異常な過負荷が掛かった場合、それ以上巻上げが出来ないよう空転させるフリクションクラッチを装備しており、モーターやロードチェーンが破損するのを防ぐと共に、事故を未然に防ぐ高い安全性に対する工夫がされています。

電気チェーンブロック ED48ST
電気チェーンブロック ED48ST
定格荷重(t):0.48
標準揚程(m):3
フック間最小距離(mm):520
時間定格(min):20
モータ出力(kW):0.6
巻上速度(m/min)低速:2
巻上速度(m/min)高速:6.7
質量(kg):21
電源:単相100V
電源コード:5m
2速形
操作電圧:100V
2点押ボタン式

チェーンブロックCX形


出典:Amazon

手動式チェーンブロックについてですが、先にご紹介したM3形は500kg以上の重量物を吊り上げることを主眼に設計されています。ですが、このCX形は最大で500kgまでの比較的軽量な荷物の吊り上げを考慮されたモデルです。リリースされているモデルは、定格吊り上げ重量が250kgと500kgの2種類のみで、一体形アルミボディを採用した軽量コンパクトな設計となっており、狭い場所でも設置し易いのが特徴です。またロードチェーンには、キトー独自の特殊合金鋼焼き入れを施しており、M3形同様の破断応力は1,000N/mm2と小型ながら高い安全性を誇るモデルです。

【6:チェーンブロックCX CX003】
定格吊り上げ重量が250kgのモデルで、特殊合金鋼焼き入れを施したチェーンを使用しており、ロードテストでは313kgと定格の約1.25倍以上を吊り上げることが出来る性能を備えています。またアルミボディを採用することで、チェーンブロックの本体重量は2.4kgと軽量に抑え、何処にでも持ち運びが出来る使い易いモデルです。フック間最小距離は217mmと非常に小さく、狭い場所でも作業が可能で、ベルトコンベアのモーター交換時など、手では持ち上げられない
、ちょっと重量のある部品を交換する際に便利で、使い勝手の良いモデルです。

チェーンブロックCX形 250kg x 2.5m CX003
チェーンブロックCX形 250kg x 2.5m CX003
定格荷重(t):0.25
標準揚程(m):2.5
フック間最小距離(mm):217
ロードチェーン(m):2.5
ハンドチェーン(m):2
ハンドチェン標準長さ二つ折:2m
巻上平均手動力:147N
ロードチェン線径×掛数:3.2×1

【7:チェーンブロックCX CX005】
定格吊り上げ荷重が500kgのモデルで、定格荷重を大きく上回る負荷を掛けた場合に、ハンドチェーンが空回りして巻上げを防止するオーバーロードリミッターが装備されており、無理な吊り上げが出来ないように安全措置が取られています。またフックのふところが広くなっており、フック間最小距離260mmのコンパクトボディと相まって、パイプやアイボルトなどに引っ掛け易くなっています。そのため作業スペースの狭い場所での吊り上げにも対応することが可能です。

チェーンブロックCX形 500kg x 2.5m CX005
チェーンブロックCX形 500kg x 2.5m CX005
定格荷重 (kg):500kg
形式:CX005
標準揚程(m):2.5
ハンドチェーン標準長さ二つ折り:(m) 2.5
巻上平均手動力 (N):187
荷を1m巻上に要するハンドチェーンの牽引長さ (m):42.8
ロードチェーン線径×掛数 (mm):4.3×1
作動荷重 (kg):625
質量 (kg):4.5
荷造質量 (kg):4.8
揚程増し増加質量 (kg/m):0.9

高い安全性と耐久性を備えたチェーンブロック

Ez_Hさん(@e__zo)がシェアした投稿


キトーの代表的なチェーンブロック10選をご紹介しました。高い安全性と耐久性で知名度の高いキトーのチェーンブロックですが、日本国内だけでなく世界的にも有名でアメリカやヨーロッパを中心に営業拠点を持ち、グローバルな展開をしています。

気軽に使えるCXシリーズや過酷な作業環境でも安心なM3形シリーズをはじめ、電気チェーンブロックなど使用者の作業環境に適したモデルが必ず見つかるのも、キトーの品揃えならではです。チェーンブロックは、使い方によっては様々な作業に幅広く使用出来ますので、高価ですが1台持っておくと便利なアイテムです。
