エンドミル人気5選|材質と形状と使いわけ、超硬とは?

引用:アマゾン
切削加工に使われるエンドミル。ドリルによく似た工具ですが、エンドミルは穴を軸方向に開けるのではなく、横方向に加工対象物を切削し穴を広げていく工具で、部品製作現場などで、金型の削り出しに多用されています。このエンドミルの人気商品を5選しました。

ドリルならコチラ

エンドミルを選ぶ注意点


エンドミルは、フライス工具ですので、切削を目的としています。ですので、まず、切削する対象物と目的によって選ぶことが大切です。一般的には、ハイスエンドミルが幅広く使われており、価格が比較的安価なので、多くの現場で使われていますが、超硬エンドミルに比べると切削精度や、耐久性に劣ります。超硬エンドミルは高価ですが、大量生産の場合は超硬エンドミルのコストパフォーマンスが良くなります。従って、少量多品種の研削にはハイス、大量生産には超硬エンドミルを選ぶことが多くなります。

エンドミルは再生可能

欠塚実さん(@kakedzuka)がシェアした投稿


一部高価なエンドミルですが、丸くなったり欠けたりすると、切削効率が悪くなり、精度も落ち、実質、使用不能になってきます。しかし、エンドミルは、先端を軸の方向に研ぐことにより同じ刃形状を復活させることができ、再生することが可能です。他の工具に比べ、コストパフォーマンスが高い工具です。

2254 PPLS フラットエンドミル

2254 PPLS フラットエンドミル 汎用 超硬刃 HRC45度 4枚刃 先端直径8mm 1本入
2254 PPLS フラットエンドミル 汎用 超硬刃 HRC45度 4枚刃 先端直径8mm 1本入

いらない工具・建機を売るなら工具男子!

D(先端直径) 8mm
有効長 20mm
全長 60mm
軸直径 8mm
2248 PPLS フラットエンドミル 汎用 超硬刃 HRC45度 4枚刃 先端直径1.5mm 2本入
2248 PPLS フラットエンドミル 汎用 超硬刃 HRC45度 4枚刃 先端直径1.5mm 2本入

いらない工具・建機を売るなら工具男子!

D(先端直径) 1.5mm
有効長 4mm
全長 50mm
軸直径 4mm

フラットエンドミルは、先端が平坦なエンドミルで、水平面や垂直面の切削に使われており、エンドミルの中では、一番汎用性が高いものになります。この二つのフラットエンドミルは、汎用性が高い8mmと精密加工用の1.5mmで、刃が4枚です。硬度を表すHRC(ロックウェル硬さ)は45で、高硬度分類になり、超硬型になり、多くの材料に対応し、耐久性が高くなっています。

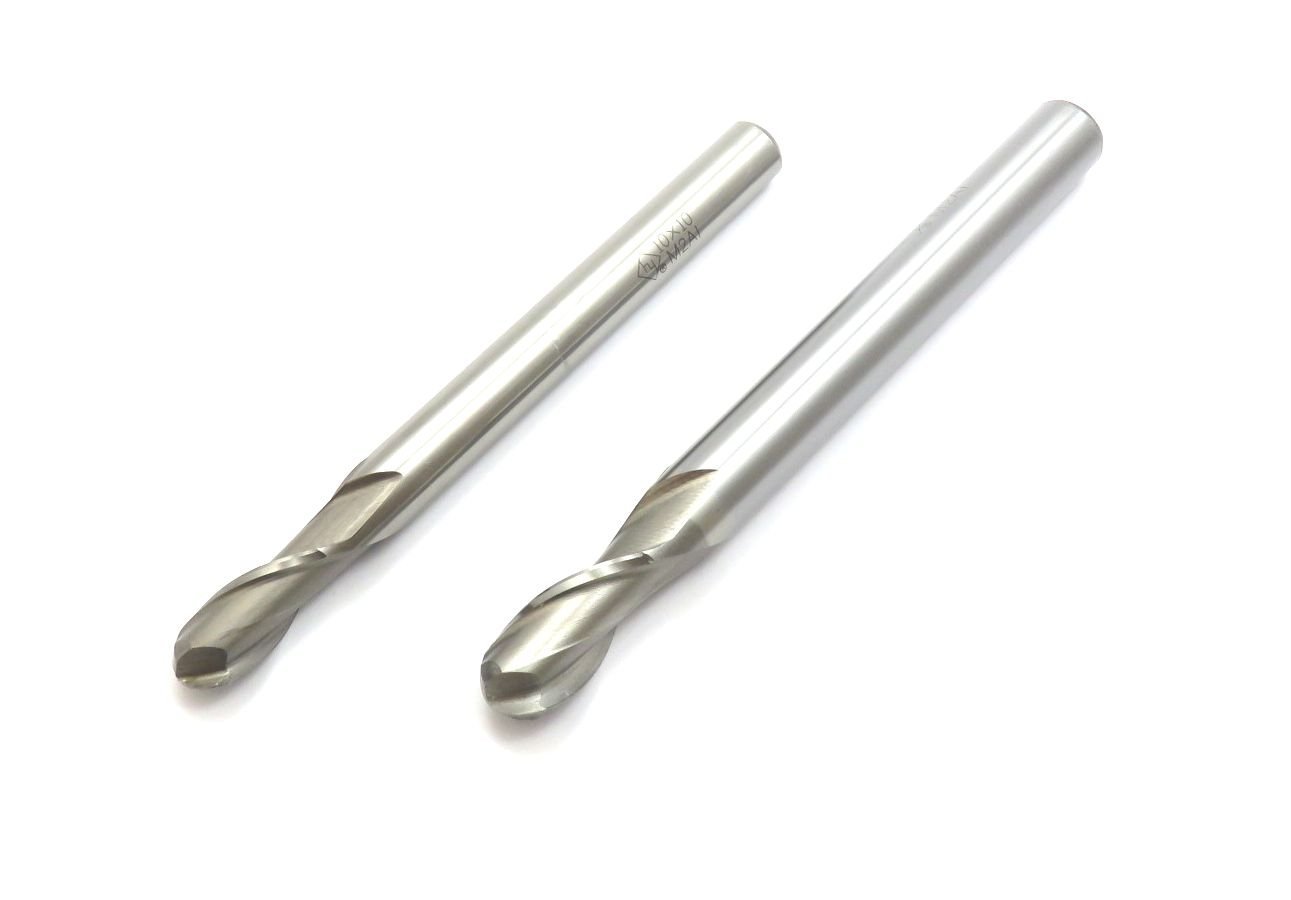

ボールエンドミル BEM-R5R6

ボールエンドミル 2枚刃 ハイス鋼 HSS R5mm R6mm 便利な2本セット(切削可能材料 炭素鋼、工具鋼、合金鋼、鋳鉄、アルミ合金、銅合金) BEM-R5R6
ボールエンドミル 2枚刃 ハイス鋼 HSS R5mm R6mm 便利な2本セット(切削可能材料 炭素鋼、工具鋼、合金鋼、鋳鉄、アルミ合金、銅合金) BEM-R5R6

ボール半径:5mm 刃径:10mm、刃長:22mm、シャンク径:10mm、全長:110mm
ボール半径:6mm 刃径:12mm、刃長:26mm、シャンク径:12mm、全長:120mm
被削材質:炭素鋼、工具鋼、合金鋼、鋳鉄、アルミ合金、銅合金
いらない工具・建機を売るなら工具男子!

ボールエンドミルは、先端が球状で丸くなっており、曲面の切削が主な用途です。現在は、CAMを多用し、仕上げ加工用使われることが多くなっています。このボールエンドミルは、5mmと6mmのセットになっており、コストに優れるハイス型で、用途や材料により使い分けできます。切削可能な材料は、合金鋼、鋳鉄、アルミ合金、銅合金、炭素鋼、工具鋼などです。

uxcell ラフィングエンドミル エンドカッター

uxcell ラフィングエンドミル エンドカッター 産業用フライス アプリケーション シルバー
uxcell ラフィングエンドミル エンドカッター 産業用フライス アプリケーション シルバー

フルートの数:4;フルートの長さ:42mm
シャンク径:12mm
材質:HSS;カラー:シルバーグレー
純重量:67g;パッケージの内容:1×ラフィングエンドミル
いらない工具・建機を売るなら工具男子!

ラフィングエンドミルは、フラットエンドミルと同様、先端が平坦になっていますが、側面が凹凸状の刃が付いており、フラットエンドミルよりも、材料を大きく切り込むことができます。フラットエンドミルにくらべ、早く切削作業ができますが、切削面は粗くなる傾向があります。このラフィングエンドミルは、ハイス型で、比較的コストパフォーマンスがいいことで定評があります。

ユナイテッドマシンツール ロングシャンクラジアスエンドミル

ユナイテッドマシンツール 45°ねじれ角[TiSiNコート]高硬度用超硬4枚刃ロングシャンクラジアスエンドミル 外径(D):8.0 (ULR0810)
ユナイテッドマシンツール 45°ねじれ角[TiSiNコート]高硬度用超硬4枚刃ロングシャンクラジアスエンドミル 外径(D):8.0 (ULR0810)

重量:73g
付属品:ケース
材質:超微粒子合金(UMG)
いらない工具・建機を売るなら工具男子!

ラジアスエンドミルは、フラットエンドミルの下部コーナー部がR形状になっており、荒取り、中仕上げ、最終仕上げなどに使います。このラジアスエンドミルは、外径8mmのロングシャンクタイプです。材質は超微粒子合金で強靭な超硬型です。

エンドミルの特長を理解して効率のいい研削を

人気のエンドミルを5選しました。エンドミルは、その特長を理解して最適な作業に使用することが必要です。被研削材料の性質を理解し、切削条件に合わせ、切込み面形状に合わせたエンドミルを使用するように心がけましょう。

※記事の掲載内容は執筆当時のものです。
